علائم اختصاری در کابل ها چه معنایی دارد؟ همه چیز در مورد حروف اختصاری کابل ها

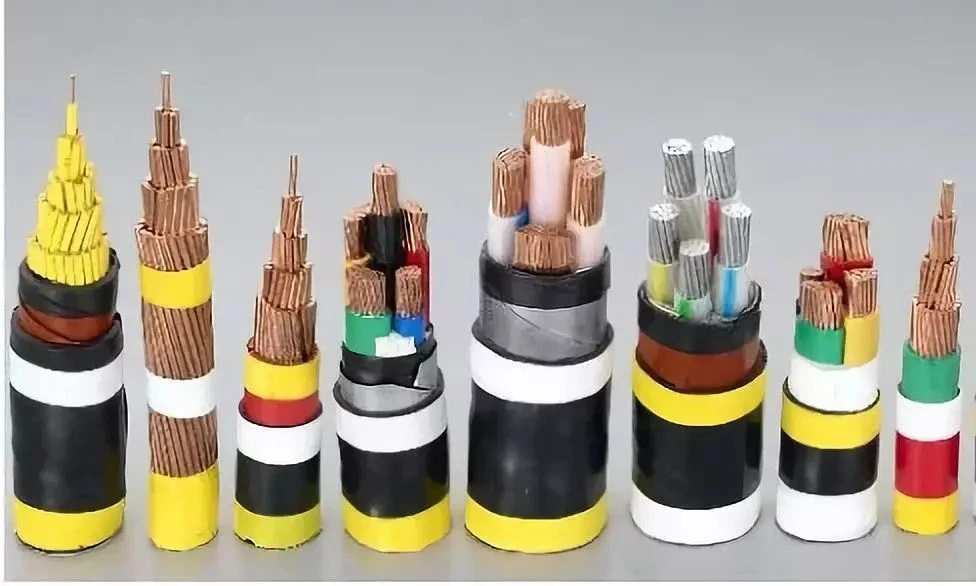

در عصر امروز، کابل‌های برقی و الکترونیکی بخش حیاتی از زیرساخت‌های فناوری اطلاعات و ارتباطات، صنایع برق و الکترونیک، و حوزه‌های مختلف دیگر از جمله اتوماسیون صنعتی، برقراری شبکه‌های ارتباطی، و سیستم‌های انرژی می‌باشند. انواع مختلفی از کابل و سیم‌ها برای انتقال اطلاعات و انرژی به کار می‌روند، و هر کدام از این انواع دارای ویژگی‌ها و مشخصه‌های مختلفی هستند که باید در زمان انتخاب و استفاده به آن‌ها توجه شود.

یکی از عوامل مهم در شناخت و انتخاب کابل مناسب، آشنایی با علائم اختصاری است که بر روی کابل‌ها قرار می‌گیرد. این علائم، مجموعه‌ای از حروف و اعداد هستند که ویژگی‌های مختلف کابل را مشخص می‌کنند، از جمله جنس هادی، عایق، زره، و سطح ولتاژی. در این مقاله، به بررسی و تفسیر علائم اختصاری استاندارد مورد استفاده در کابل‌ها و سیم‌های برقی و الکترونیکی می‌پردازیم تا کمک شود تا کاربران به راحتی کابل‌های مورد نیاز خود را شناسایی و انتخاب کنند.

علائم اختصاری در کابل ها

علائم اختصاری استفاده شده در کابل‌ها برای نشان دادن ویژگی‌های مختلف این کابل‌ها می‌باشند. این علائم اختصاری معمولاً در کدگذاری کابل‌ها و در توصیف ویژگی‌های آن‌ها استفاده می‌شوند. در جدول زیر، علائم اختصاری معمولاً در کابل‌ها را مشاهده می‌کنید:

علامت اختصاری	توضیح
N	مطابق با استاندارد DIN VDE
A	هادی آلومینیوم
C	هادی مس
Y	عایق از جنس PVC
۲Y	عایق از جنس Polyethylene (PE)
۲X	عایق از جنس Cross-linked polyethylene (XLPE)
C	هادی هم مرکز مسی
CW	هادی هم مرکز مسی در مشکلوف
CE	هادی هم مرکز مسی بر روی هر هسته
S	حفاظ شامل سیم های مسی
SE	حفاظ شامل سیم های مسی بر روی هر هسته
B	زره نوار فولادی
F	زره از سیم های فولادی گالوانیزه تخت
G	نوارهای فولادی گالوانیزه مارپیچی
R	زره از سیم های فولادی گالوانیزه با مقطع گرد
A	غلاف از آمیزه نخ کنفی
K	غلاف سربی
KL	غلاف نازک آلمینیومی
Y	غلاف از جنس PVC
۲Y	غلاف از جنس Polyethylene (PE)

این علائم اختصاری برای توصیف مواد و ویژگی‌های مختلف کابل‌ها به کار می‌روند، از جمله جنس هادی، عایق، حفاظ، زره و غلاف کابل. استفاده از این علائم اختصاری باعث ساده‌تر شدن فرآیند نامگذاری و توصیف کابل‌ها می‌شود و کمک می‌کند تا کاربران به راحتی و به دقت کابل‌های مورد نیاز خود را انتخاب کنند. در ادامه هر کدام از این موارد را توضیح می‌دهیم.

• N: این علامت اختصاری به معنای “مطابق با استاندارد DIN VDE” است. وقتی این علامت در کدگذاری کابل‌ها ذکر می‌شود، به این معناست که کابل مورد نظر با استانداردهای DIN VDE سازگار است.
• A: علامت اختصاری “A” برای نشان دادن “هادی آلومینیوم” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل مشاهده می‌شود، به معنای این است که هادی کابل از آلومینیوم ساخته شده است.
• C: علامت اختصاری “C” به معنای “هادی مس” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل دیده می‌شود، به این معناست که هادی کابل از مس ساخته شده است.
• Y: این علامت برای نشان دادن “عایق از جنس PVC (پی وی سی)” در کابل‌ها به کار می‌رود. وقتی این علامت در کدگذاری کابل دیده می‌شود، به معناست که عایق کابل از PVC ساخته شده است.
• ۲Y: این علامت به معنای “عایق از جنس پلی اتیلن (PE)” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل دیده می‌شود، به معناست که عایق کابل از پلی اتیلن ساخته شده است.
• ۲X: علامت “۲X” برای نشان دادن “عایق از جنس پلی اتیلن مستحکم یا کراس لینک (XLPE)” در کابل‌ها به کار می‌رود. وقتی این علامت در کدگذاری کابل مشاهده می‌شود، به این معناست که عایق کابل از پلی اتیلن مستحکم ساخته شده است.
• C: این علامت برای “هادی هم مرکز مسی (Concentric conductor of copper)” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل دیده می‌شود، به این معناست که کابل دارای هادی متمرکزی از مس است.
• CW: علامت “CW” به معنای “هادی هم مرکز مسی در فرماسیون موجی (Concentric conductor of copper in waveconal formation)” است. وقتی این علامت در کدگذاری کابل مشاهده می‌شود، به این معناست که هادی کابل به شکل موجی و متمرکز از مس ساخته شده است.
• CE: این علامت برای “هادی هم مرکز مسی بر روی هر هسته (Concentric conductor of copper over each individual core)” استفاده می‌شود. وقتی این علامت در کدگذاری کابل دیده می‌شود، به این معناست که هر هسته کابل دارای یک هادی هم مرکز مسی است.
• S: علامت “S” نشان‌دهنده “حفاظ شامل سیم‌های مسی (Screen of copper wires)” در کابل‌ها است. وقتی این علامت در کدگذاری کابل دیده می‌شود، به این معناست که حفاظ کابل شامل سیم‌های مسی است.
• SE: این علامت به معنای “حفاظ شامل سیم‌های مسی بر روی هر هسته (Screen of copper wires over each individual core)” است. وقتی این علامت در کدگذاری کابل مشاهده می‌شود، به این معناست که هر هسته کابل دارای یک حفاظ شامل سیم‌های مسی است.
• B: علامت “B” نشان دهنده “زره نوار فولادی (Steel tape armouring)” در کابل‌ها است. وقتی این علامت در کدگذاری کابل دیده می‌شود، به این معناست که کابل دارای زره از نوار فولادی است.
• F: این علامت برای “زره از سیم های فولادی گالوانیزه تخت (Armour of galvanized flat steel wires)” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل مشاهده می‌شود، به این معناست که کابل دارای زره از سیم‌های فولادی گالوانیزه و تخت است.
• G: علامت “G” نشان‌دهنده “نوارهای فولادی گالوانیزه مارپیچی (Counter helix of galvanized steel tape)” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل دیده می‌شود، به این معناست که کابل دارای نوارهای فولادی گالوانیزه است که به صورت مارپیچی واقع شده‌اند.
• R: این علامت برای “زره از سیم های فولادی گالوانیزه با مقطع گرد (Armour of galvanized round steel wires)” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل مشاهده می‌شود، به این معناست که کابل دارای زره از سیم‌های فولادی گالوانیزه و با مقطع گرد است.
• W: این علامت برای “حفاظ طولی مقاوم در برابر آب (Longitudinally water-proof screen)” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل مشاهده می‌شود، به این معناست که کابل دارای حفاظ طولی است که در برابر آب مقاوم است.
• L: علامت “L” برای “لایه‌های هادی (Conductive layers)” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل دیده می‌شود، به این معناست که کابل دارای لایه‌های هادی اضافی است.
• Y: علامت “Y” به معنای “شیت پی وی سی (PVC)” به عنوان مواد غلاف یا شیت در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل دیده می‌شود، به این معناست که غلاف کابل از PVC ساخته شده است.
• K: این علامت برای “غلاف سربی (Lead sheath)” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل مشاهده می‌شود، به این معناست که غلاف کابل از سرب ساخته شده است.
• KL: علامت “KL” به معنای “غلاف نازک آلمینیومی (Aluminum sheath)” در کابل‌ها استفاده می‌شود. وقتی این علامت در کدگذاری کابل دیده می‌شود، به این معناست که غلاف کابل از آلومینیوم ساخته شده است.

آشنایی با علائم اختصاری در کابل‌ها امری بسیار حیاتی است. این علائم اختصاری، به مهندسان، تکنسین‌ها، و صاحبان مشاغل مرتبط با صنعت برق کمک می‌کند تا به راحتی کابل‌های مورد نیاز خود را شناسایی کنند و از تداخلات و مشکلات فنی جلوگیری کنند. با استفاده از این علائم، امکان انتخاب کابل‌های مناسب برای هر نوع کاربرد و شرایط خاص فراهم می‌شود و این به بهبود عملکرد و ایمنی سیستم‌های برقی کمک می‌کند. از طرف دیگر، این علائم به سرعت و دقت در تعمیرات و نگهداری سیستم‌های برقی کمک می‌کند و درک صحیح از مشخصات فنی کابل‌ها را فراهم می‌کند. با این توضیحات، باید به اهمیت یادگیری و استفاده از علائم اختصاری در کابل‌ها توجه ویژه داشت.

مثال‌هایی از حروف اختصاری کابل ها

در زیر چند مثال از حروف اختصاری کابل‌ها به همراه توضیحات آن‌ها آورده شده است:

۱. NYM: این حرف‌ها به ترتیب نشان دهنده موارد زیر هستند:

• N: مطابق با استاندارد VDE (موازی با استاندارد آلمانی).
• Y: هادی از جنس PVC.
• M: کابل چندرشته (multi-core).

۲. H05VV-F: در این حالت:

• H: کابل متراکم (flexible).
• ۰۵: ولتاژ نامی ۵۰۰ ولت.
• VV: هادی و همچنین عایق از جنس PVC.
• F: استفاده از پوشش سیمی خارجی (outer sheath).

۳. NHXMH-J: در این مثال:

• N: مطابق با استاندارد VDE.
• H: کابل متراکم (flexible).
• X: عایق از جنس متخلخل.
• M: کابل چندرشته (multi-core).
• H: حفاظت در برابر آتش (flame retardant).
• J: حاوی هادی محافظتی (protective conductor).

این مثال‌ها نشان می‌دهند که هر حرف اختصاری در کد کابل، معانی و ویژگی‌های خاصی را نمایان می‌سازد که برای شناخت بهتر و انتخاب صحیح کابل‌ها بسیار مفید است.

کاربرد علائم اختصاری در انتخاب کابل

علائم اختصاری در کابل‌ها اطلاعات مهمی را درباره ویژگی‌ها و کاربردهای آن‌ها ارائه می‌دهند که در انتخاب صحیح کابل بسیار موثر است. در زیر به برخی از کاربردهای علائم اختصاری در انتخاب کابل پرداخته می‌شود:

1. تعیین مناسب بودن برای محیط‌های خاص: برخی از علائم اختصاری مانند “F” برای Flame Retardant یا مقاومت در برابر آتش، “W” برای Weather Resistant یا مقاومت در برابر شرایط جوی، و “K” برای Lead Sheath یا حفاظ سربی، به کاربران اطلاع می‌دهند که کابل مناسب برای محیط‌های خاصی مانند محیط‌های دارای حرارت بالا، شرایط آب و هوایی سخت یا مواردی که نیاز به حفاظت از افراد و محیط زیست دارند، استفاده شود.
2. انتخاب مناسب ولتاژ: علائم مانند “۰.۶/۱ KV” یا “۳,۶/۶ KV” به کاربران اطلاع می‌دهند که کابل مناسب برای چه ولتاژی استفاده شود. این اطلاعات بسیار مهم هستند زیرا استفاده از کابل با ولتاژ نامی نامناسب می‌تواند منجر به مشکلات ایمنی و عملکردی شود.
3. تشخیص ساختار و مواد: با استفاده از علائم مانند “C” برای Copper Conductor یا هادی مسی، “Y” برای PVC Insulation یا عایق پی وی سی، و “G” برای Galvanized Steel Sheath یا غلاف فولاد گالوانیزه، کاربران می‌توانند ساختار و مواد استفاده شده در کابل را تشخیص دهند. این اطلاعات می‌توانند برای انتخاب کابل مناسب برای نیازهای خاص مانند انتقال داده، استفاده در محیط‌های صنعتی یا برای کاربردهای خاص دیگر بسیار مفید باشند.
4. مشخص کردن ظرفیت و کارایی کابل: علائم اختصاری مانند “F” برای Flexible یا کابل متراکم، “X” برای Cross-linked Polyethylene یا پلی اتیلن مستحکم، و “E” برای Stranded Conductor یا هادی رشته‌ای، به کاربران کمک می‌کنند تا ظرفیت و کارایی کابل را برای نیازهای خاص تخمین بزنند. به عنوان مثال، کابل با هادی مفتولی می‌تواند منعطف‌تر باشد و برای نصب در محیط‌هایی که نیاز به انعطاف دارند، مفید باشد.

به کلیت، علائم اختصاری در کابل‌ها کاربران را در انتخاب کابل مناسب برای نیازهای خاصشان راهنمایی می‌کنند و می‌توانند به بهبود عملکرد، ایمنی و قابلیت اطمینان کابل کمک زیادی کنند.

استانداردهای مربوط به علائم اختصاری کابل

استانداردهای مرتبط با علائم اختصاری در کابل‌ها نقش بسیار مهمی در اطمینان از کیفیت و استفاده صحیح از کابل‌های الکتریکی دارند. این استانداردها به طراحان، تولیدکنندگان، و استفاده‌کنندگان اطلاعات لازم را ارائه می‌دهند تا به عنوان یک راهنمایی قابل اعتماد برای انتخاب، نصب، و استفاده از کابل‌ها عمل کنند. در زیر به برخی از مهم‌ترین استانداردهای مرتبط با علائم اختصاری در کابل‌ها اشاره می‌شود:

1. استاندارد VDE (Verband der Elektrotechnik, Elektronik und Informationstechnik): این استاندارد برای صنعت برق و الکترونیک در آلمان تأسیس شده است و شامل مجموعه‌ای از مقررات و آزمون‌ها برای انواع مختلف کابل‌ها است. استاندارد VDE دربرگیرنده علائم اختصاری است که بر روی کابل‌ها استفاده می‌شود و به کاربران اطلاعات لازم را درباره ویژگی‌ها و کاربردهای کابل‌ها ارائه می‌دهد.
2. استاندارد IEC (International Electrotechnical Commission): این استاندارد بین‌المللی برای الکتریک و الکترونیک است که مجموعه‌ای از استانداردها و روش‌های آزمون برای محصولات الکتریکی ارائه می‌دهد. استانداردهای IEC شامل علائم اختصاری است که بر روی کابل‌ها استفاده می‌شود تا ویژگی‌های مختلف کابل را مشخص کند.
3. استاندارد NEC (National Electrical Code): این استاندارد ملی آمریکا برای مشخص کردن الکتریکال استفاده می‌شود و شامل مجموعه‌ای از مقررات و راهنماها برای طراحی، نصب، و استفاده از سیستم‌های الکتریکی در ساختمان‌ها است. استاندارد NEC شامل راهنمایی‌ها درباره استفاده از علائم اختصاری در کابل‌ها نیز می‌شود.
4. استاندارد BS (British Standards): این استاندارد برای انواع مختلف صنعتی و غیر صنعتی از جمله الکتریک و الکترونیک در انگلستان استفاده می‌شود. استانداردهای BS شامل مقررات و آزمون‌ها برای کابل‌ها است و همچنین شامل راهنمایی‌ها درباره استفاده از علائم اختصاری در کابل‌ها می‌شود.
5. استاندارد ISO (International Organization for Standardization): این استاندارد بین‌المللی مربوط به تضمین کیفیت و استانداردهای صنعتی است. استانداردهای ISO شامل مقرراتی برای کابل‌ها و علائم اختصاری آن‌ها نیز می‌شوند که بر اساس استانداردهای ملی و بین‌المللی تدوین شده‌اند.
6. استاندارد CSA (Canadian Standards Association): این استاندارد کانادایی برای انواع مختلف صنعتی و غیر صنعتی از جمله الکتریک و الکترونیک استفاده می‌شود. استانداردهای CSA شامل مقررات و آزمون‌ها برای کابل‌ها است و همچنین شامل راهنمایی‌ها درباره استفاده از علائم اختصاری در کابل‌ها می‌شود.

استفاده از این استانداردها و راهنماها به تضمین کیفیت، ایمنی، و عملکرد صحیح کابل‌ها کمک می‌کند. این استانداردها برای صنایع مختلف و محیط‌های کاری متنوعی تدوین شده‌اند و به عنوان راهنمایی قابل اعتماد برای تولیدکنندگان و کاربران کابل‌ها عمل می‌کنند.

خلاصه علائم اختصاری کابل چه معنایی دارد؟

خلاصه علائم اختصاری کابل، اطلاعات کلیدی و مهمی را ارائه می‌دهد که به کاربران در انتخاب و استفاده از کابل‌های الکتریکی کمک می‌کند. این علائم اختصاری، مشخصات فنی مختلفی از کابل را از جمله جنس هادی، نوع عایق، مقدار ولتاژ، و سایر ویژگی‌های مهم را برای کاربران مشخص می‌کنند. از جمله اطلاعاتی که می‌توان از علائم اختصاری کابل استخراج کرد، عبارتند از:

1. جنس هادی: آیا هادی کابل از مس یا آلومینیوم است؟
2. نوع عایق: اطلاعاتی درباره جنس و نوع عایق استفاده شده برای هادی کابل.
3. تعداد رشته‌ها: تعداد هسته‌های هادی در کابل.
4. سطح مقطع هر رشته: اندازه فیزیکی هادی که جریان الکتریکی را انتقال می‌دهد.
5. ولتاژ نامی: ولتاژ حداکثری که کابل قادر به انتقال آن می‌باشد.
6. سایر ویژگی‌های فنی: شامل وجود یا عدم وجود هادی حفاظتی، نوع شیلد، وجود زره، و غیره.

این خلاصه، کاربران را قادر می‌سازد تا به سرعت و با دقت کابل مورد نیاز خود را انتخاب کرده و از انطباق آن با نیازهای خود اطمینان حاصل کنند، همچنین به متخصصان در زمینه الکتریک و الکترونیک کمک می‌کند تا به راحتی کابل‌های مورد نیاز مشتریان را توصیف و انتخاب کنند.
