با پیشرفت تکنولوژی در صنعت برق، استفاده از کابل‌های خودنگه‌دار به‌عنوان جایگزینی ایمن و کارآمد برای سیم‌های برق هوایی افزایش یافته است. این کابل‌ها به دلیل ساختار خاص خود، نیازی به سیم نگهدارنده جداگانه ندارند و می‌توانند به‌صورت یکپارچه روی تیرهای برق نصب شوند. مزایایی همچون کاهش هزینه‌های نصب، افزایش ایمنی، مقاومت بالا در برابر شرایط محیطی و کاهش احتمال اتصال کوتاه، این نوع کابل را به یکی از گزینه‌های برتر در شبکه‌های توزیع برق شهری و روستایی تبدیل کرده است. در ادامه، به بررسی ساختار، انواع و کاربردهای کابل خودنگه‌دار خواهیم پرداخت.

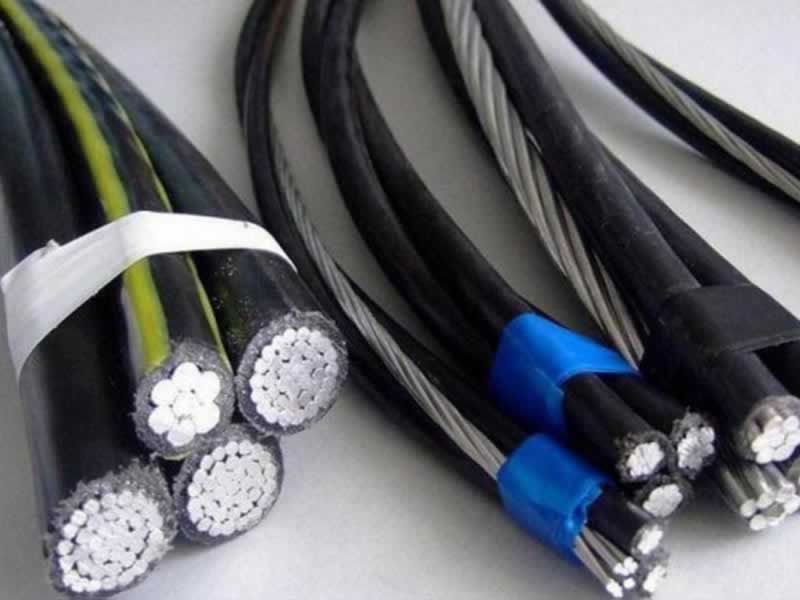

کابل خودنگه‌دار چیست؟
کابل خودنگه‌دار نوعی کابل برق هوایی است که برای انتقال و توزیع انرژی الکتریکی در شبکه‌های توزیع استفاده می‌شود. برخلاف سیم‌های هوایی سنتی، این کابل نیازی به سیم نگهدارنده جداگانه ندارد، زیرا به‌گونه‌ای طراحی شده است که خود قادر به تحمل وزن و تنش‌های مکانیکی باشد. این کابل‌ها معمولاً از چندین هادی آلومینیومی با روکش عایق تشکیل شده‌اند و یک سیم نگهدارنده (معمولاً از جنس آلیاژ آلومینیوم یا فولاد) دارند که در داخل مجموعه کابل قرار گرفته است. این طراحی باعث افزایش استحکام و سهولت نصب می‌شود.
کابل‌های خودنگه‌دار به دلیل ویژگی‌هایی مانند ایمنی بالا، کاهش خطر اتصال کوتاه، مقاومت در برابر شرایط جوی و کاهش هزینه‌های نگهداری، جایگزین مناسبی برای خطوط برق هوایی سنتی محسوب می‌شوند و در مناطق شهری، روستایی و صنعتی کاربرد گسترده‌ای دارند.
ساختار کابل خودنگه‌دار
کابل خودنگه‌دار از چندین جزء اصلی تشکیل شده است که هرکدام نقش مهمی در عملکرد و استحکام آن دارند. این ساختار شامل موارد زیر است:
- هادی‌های آلومینیومی: معمولاً از جنس آلومینیوم یا آلیاژ آلومینیوم ساخته می‌شوند که وزن سبک و هدایت الکتریکی بالایی دارند. تعداد این هادی‌ها بسته به نوع کابل و کاربرد آن متغیر است.
- عایق‌بندی هادی‌ها: هر هادی با یک لایه عایق پلی‌اتیلن کراسلینک شده (XLPE) یا پلی‌اتیلن مقاوم در برابر اشعه (PE) پوشانده می‌شود که از اتصال کوتاه، نشت جریان و آسیب‌های محیطی جلوگیری می‌کند.
- سیم نگهدارنده (Messenger Wire): این سیم معمولاً از جنس فولاد گالوانیزه، آلومینیوم آلیاژی یا آلومینیوم تقویت‌شده ساخته می‌شود و وظیفه تحمل وزن کابل و تنش‌های مکانیکی را بر عهده دارد.
- روکش نهایی (در برخی مدل‌ها): در برخی از انواع کابل‌های خودنگه‌دار، یک لایه محافظ بیرونی برای افزایش مقاومت مکانیکی و حفاظت در برابر شرایط جوی نامساعد اضافه می‌شود.
این ساختار باعث می‌شود که کابل خودنگه‌دار علاوه بر داشتن استحکام بالا، به‌راحتی روی تیرهای برق نصب شود و در برابر عوامل محیطی مانند باد، باران، رطوبت و تابش نور خورشید مقاوم باشد.
انواع کابل خودنگه‌دار
کابل‌های خودنگه‌دار بر اساس میزان ولتاژ کاری و کاربردهایشان به سه دسته اصلی تقسیم می‌شوند:
۱. کابل خودنگه‌دار فشار ضعیف (LV-ABC)
- برای توزیع برق در شبکه‌های شهری و روستایی با ولتاژ تا ۱۰۰۰ ولت استفاده می‌شود.
- شامل چندین هادی آلومینیومی عایق‌بندی‌شده به همراه یک سیم نگهدارنده است.
- به دلیل عایق بودن، خطر برق‌گرفتگی را کاهش داده و ایمنی بیشتری نسبت به سیم‌های هوایی سنتی دارد.
۲. کابل خودنگه‌دار فشار متوسط (MV-ABC)
- برای انتقال برق در ولتاژهای ۱ تا ۳۶ کیلوولت در مناطق شهری، روستایی و صنعتی استفاده می‌شود.
- دارای یک یا چند هادی با عایق XLPE و یک سیم نگهدارنده است.
- نسبت به کابل‌های سنتی مقاوم‌تر بوده و خطرات ناشی از اتصال کوتاه و نشتی جریان را کاهش می‌دهد.
۳. کابل خودنگه‌دار فشار قوی (HV-ABC)
- برای انتقال برق در ولتاژهای بالا (بیش از ۳۶ کیلوولت) در شبکه‌های توزیع اصلی به کار می‌رود.
- معمولاً در پروژه‌های خاص مانند تأمین برق مناطق صنعتی بزرگ و مناطق صعب‌العبور مورد استفاده قرار می‌گیرد.
- به دلیل استحکام مکانیکی بالا و طراحی خاص، امکان نصب در فواصل طولانی را فراهم می‌کند.
انتخاب نوع کابل خودنگه‌دار به عواملی مانند میزان ولتاژ، شرایط محیطی، نیاز شبکه و هزینه‌های نصب و نگهداری بستگی دارد. هر یک از این کابل‌ها با توجه به مشخصاتشان، در بخش‌های مختلف توزیع و انتقال برق مورد استفاده قرار می‌گیرند.
مزایای استفاده از کابل خودنگه‌دار
کابل‌های خودنگه‌دار به دلیل ساختار یکپارچه و عایق‌بندی مناسب، جایگزین مناسبی برای سیم‌های هوایی سنتی محسوب می‌شوند. از مهم‌ترین مزایای این کابل‌ها می‌توان به نصب آسان، افزایش ایمنی، کاهش خطر برق‌گرفتگی و کاهش احتمال اتصال کوتاه اشاره کرد. به دلیل وجود عایق بر روی هادی‌ها، این کابل‌ها در برابر شرایط جوی نامساعد مانند باد، باران، رطوبت و اشعه UV مقاوم هستند و در مناطق شهری، روستایی و صنعتی کاربرد گسترده‌ای دارند.
علاوه بر ایمنی و دوام بالا، کابل‌های خودنگه‌دار باعث کاهش هزینه‌های نصب و نگهداری شده و به بهبود زیبایی شهری کمک می‌کنند. به دلیل طراحی ویژه، این کابل‌ها در مناطق پرجمعیت، مسیرهای صعب‌العبور و مناطق جنگلی گزینه‌ای ایده‌آل هستند. با توجه به این مزایا، استفاده از کابل خودنگه‌دار در شبکه‌های توزیع برق روزبه‌روز در حال گسترش است.
ک
کاربردهای کابل خودنگه‌دار
کابل‌های خودنگه‌دار در انواع مختلف شبکه‌های توزیع برق و همچنین در پروژه‌های مختلف عمرانی کاربرد دارند. برخی از مهم‌ترین کاربردهای این کابل‌ها عبارتند از:
- شبکه‌های توزیع برق شهری و روستایی: کابل‌های خودنگه‌دار به‌ویژه در مناطق شهری و روستایی که نصب سیستم‌های برق‌رسانی هوایی پیچیده و پرهزینه است، استفاده می‌شوند. این کابل‌ها به دلیل نصب آسان و سریع، گزینه مناسبی برای این شبکه‌ها هستند.
- پروژه‌های توسعه زیرساخت‌های جدید: در مناطقی که در حال توسعه زیرساخت‌های برق جدید هستند، کابل‌های خودنگه‌دار به سرعت نصب می‌شوند و نیازی به ساخت دکل‌های اضافی ندارد.
- نوسازی سیستم‌های برق‌رسانی قدیمی: برای بهبود و نوسازی شبکه‌های برق‌رسانی قدیمی که کابل‌های هوایی قدیمی در آن‌ها استفاده می‌شده است، کابل‌های خودنگه‌دار به عنوان جایگزینی برای سیم‌های هوایی سنتی بسیار مفید هستند.
- تأمین برق برای مناطق با دسترسی دشوار: در مناطقی که دسترسی به زیرساخت‌های برق‌رسانی سنتی دشوار است، کابل‌های خودنگه‌دار به دلیل سهولت در نصب و نگهداری، گزینه مناسبی هستند.
- تأمین برق منازل و ساختمان‌ها: این کابل‌ها برای تأمین برق منازل و ساختمان‌های مختلف به ویژه در مناطقی که نیاز به نصب سریع و ارزان سیستم برق‌رسانی دارند، استفاده می‌شوند.
- صنایع کوچک و تجاری: کابل‌های خودنگه‌دار می‌توانند برای تأمین برق صنایع کوچک و تجاری در مناطق مختلف مورد استفاده قرار گیرند.
- سیستم‌های روشنایی عمومی: این کابل‌ها برای نصب و راه‌اندازی سیستم‌های روشنایی معابر، پارک‌ها و سایر فضاهای عمومی بسیار مناسب هستند.
کابل‌های خودنگه‌دار با ویژگی‌های منحصر به فرد خود، در بسیاری از پروژه‌های برق‌رسانی کاربرد دارند و به‌ویژه در مناطقی که نیاز به راه‌اندازی سریع و مقرون به صرفه دارند، بسیار کارآمد هستند.
مقایسه کابل خودنگه‌دار با سیم‌های هوایی سنتی
در مقایسه کابل‌های خودنگه‌دار با سیم‌های هوایی سنتی، چندین تفاوت کلیدی وجود دارد که بر نحوه انتخاب آن‌ها تأثیر می‌گذارد.
- ساختار:
- کابل‌های خودنگه‌دار: هادی‌های عایق‌شده با هادی نگهدارنده برای نصب معلق بدون دکل اضافی.
- سیم‌های هوایی سنتی: سیم‌های بدون عایق که نیاز به دکل‌های بیشتر دارند.
- نصب و نگهداری:
- کابل‌های خودنگه‌دار: نصب سریع‌تر و آسان‌تر، نیاز به زیرساخت کمتر.
- سیم‌های هوایی سنتی: نصب پیچیده‌تر و نیاز به دکل‌های بیشتر.
- امنیت:
- کابل‌های خودنگه‌دار: ایمن‌تر به دلیل عایق‌بندی و کاهش خطر برق‌گرفتگی.
- سیم‌های هوایی سنتی: خطر برق‌گرفتگی بیشتر به دلیل عدم عایق.
- مقاومت در برابر شرایط جوی:
- کابل‌های خودنگه‌دار: مقاوم‌تر در برابر باد، باران و برف.
- سیم‌های هوایی سنتی: آسیب‌پذیرتر در برابر شرایط جوی.
- هزینه:
- کابل‌های خودنگه‌دار: هزینه نصب کمتر به دلیل نیاز به تجهیزات کمتری.
- سیم‌های هوایی سنتی: هزینه نصب بیشتر به دلیل نیاز به دکل‌های اضافی.
در مجموع، کابل‌های خودنگه‌دار به دلیل نصب ساده‌تر، امنیت بالاتر و هزینه کمتر، گزینه مناسبی نسبت به سیم‌های هوایی سنتی هستند.
نحوه نصب کابل خودنگه‌دار
نحوه نصب کابل‌های خودنگه‌دار به دلیل طراحی ویژه و ساختار ساده، فرایند نسبتاً سریع و آسانی دارد. در اینجا مراحل اصلی نصب کابل‌های خودنگه‌دار آورده شده است:
- آماده‌سازی محل نصب: ابتدا باید محل نصب کابل‌های خودنگه‌دار شناسایی و آماده‌سازی شود. این شامل نصب تیرهای برق در فواصل مناسب و اطمینان از عدم وجود موانع در مسیر کابل است. همچنین باید اطمینان حاصل کرد که زمین به‌درستی برای نصب تیرها آماده باشد.
- انتخاب نوع کابل: بسته به نیاز پروژه، نوع کابل خودنگه‌دار باید انتخاب شود. این انتخاب معمولاً بر اساس ولتاژ، نوع عایق و تعداد هادی‌های کابل انجام می‌شود.
- نصب هادی‌های نگهدارنده: هادی‌های نگهدارنده، که به‌طور معمول یک سیم فلزی مقاوم هستند، باید به تیرهای برق وصل شوند. این هادی‌ها مسئول نگه‌داشتن کابل‌ها به‌صورت معلق هستند.
- نصب کابل‌های خودنگه‌دار: کابل‌های خودنگه‌دار را باید به‌دقت از روی هادی‌های نگهدارنده عبور داد و به انتهای تیرها متصل کرد. در این مرحله، باید توجه داشت که کابل به‌طور صحیح در امتداد مسیر نصب شده و دچار پیچ خوردگی یا فشار اضافی نشود.
- اتصالات و تست نهایی: پس از نصب کابل، اتصالات نهایی باید انجام شود. این شامل اتصال کابل‌ها به ترمینال‌های توزیع برق و اطمینان از صحت اتصالات است. سپس باید کابل از نظر عملکرد، سلامت و عدم وجود خرابی تست شود.
- ایمنی: در تمام مراحل نصب، رعایت اصول ایمنی بسیار مهم است. باید از تجهیزات ایمنی مانند دستکش، کلاه ایمنی و سایر وسایل محافظ استفاده شود تا خطرات احتمالی کاهش یابد.
نصب کابل‌های خودنگه‌دار به دلیل سادگی و قابلیت انعطاف، زمان کمتری نسبت به کابل‌های هوایی سنتی می‌برد و به‌ویژه در پروژه‌های برق‌رسانی سریع و مناطق دسترسی دشوار، گزینه مناسبی است.
معایب و محدودیت‌های کابل خودنگه‌دار
کابل‌های خودنگه‌دار با وجود مزایای زیادی که دارند، معایب و محدودیت‌هایی نیز دارند که باید در نظر گرفته شوند:
- محدودیت در مسافت‌های طولانی: یکی از محدودیت‌های کابل‌های خودنگه‌دار این است که برای مسافت‌های بسیار طولانی مناسب نیستند. در این موارد، ممکن است فشار بر روی هادی‌ها و نگهدارنده‌ها زیاد شود که باعث کاهش عملکرد و عمر مفید کابل می‌شود.
- مقاومت پایین در برابر آسیب‌های فیزیکی: با وجود اینکه کابل‌های خودنگه‌دار به طور کلی مقاوم هستند، اما ممکن است در برابر آسیب‌های فیزیکی مانند ضربه یا فشار زیاد آسیب‌پذیر باشند. این کابل‌ها به ویژه در مکان‌هایی که احتمال برخورد با اشیاء متحرک یا سایر تجهیزات وجود دارد، ممکن است دچار آسیب شوند.
- هزینه بالاتر در مقایسه با سیم‌های هوایی سنتی: هرچند که کابل‌های خودنگه‌دار هزینه نصب کمتری دارند، اما هزینه‌های اولیه برای خرید کابل‌ها و تجهیزات نگهدارنده ممکن است بالاتر از سیم‌های هوایی سنتی باشد. این می‌تواند در پروژه‌های بزرگ یا با حجم زیاد، به یک معضل تبدیل شود.
- نیاز به فضای بیشتر برای نصب: نصب کابل‌های خودنگه‌دار به دلیل نیاز به نصب هادی‌های نگهدارنده و فاصله‌گذاری مناسب بین تیرها، ممکن است فضای بیشتری نسبت به سیم‌های هوایی سنتی نیاز داشته باشد. این موضوع به ویژه در مناطق با محدودیت فضایی می‌تواند مشکل‌ساز شود.
- حساسیت به دمای بالا: کابل‌های خودنگه‌دار ممکن است در شرایط دمایی بالا و تابش شدید خورشید دچار مشکلاتی مانند ذوب شدن عایق یا کاهش عملکرد شوند. به همین دلیل، در مناطقی با دمای بسیار بالا باید از کابل‌های خاص با عایق مقاوم استفاده کرد.
- محدودیت در استفاده در مناطق با رطوبت بالا: در مناطق با رطوبت بسیار زیاد، عایق کابل‌های خودنگه‌دار ممکن است به مرور زمان آسیب ببیند. در این مناطق، استفاده از کابل‌های با مقاومت بالا در برابر رطوبت ضروری است.
با اینکه کابل‌های خودنگه‌دار بسیاری از مشکلات سیستم‌های برق‌رسانی هوایی سنتی را حل کرده‌اند، اما در برخی شرایط خاص و با توجه به ویژگی‌های محیطی، ممکن است محدودیت‌هایی داشته باشند که باید در انتخاب آن‌ها دقت شود.
جمع‌بندی و نتیجه‌گیری
کابل‌های خودنگه‌دار به عنوان یک راهکار مدرن و مؤثر در شبکه‌های توزیع برق شناخته می‌شوند که مزایای بسیاری نسبت به سیم‌های هوایی سنتی دارند. این کابل‌ها به دلیل طراحی ویژه‌شان که شامل هادی‌های عایق‌شده و هادی‌های نگهدارنده است، امکان نصب سریع، ایمن و مقرون به صرفه را فراهم می‌کنند. از جمله مزایای آن‌ها می‌توان به کاهش هزینه‌های نصب و نگهداری، ایمنی بیشتر در برابر برق‌گرفتگی و مقاومت بالاتر در برابر شرایط جوی اشاره کرد.
با این حال، کابل‌های خودنگه‌دار نیز محدودیت‌هایی دارند. آن‌ها ممکن است برای مسافت‌های طولانی یا شرایط فیزیکی خاص مناسب نباشند و هزینه‌های اولیه نصب آن‌ها در برخی موارد بیشتر از سیم‌های هوایی سنتی باشد. همچنین، حساسیت به آسیب‌های فیزیکی و دما و نیاز به فضای بیشتر برای نصب از جمله چالش‌هایی هستند که باید در نظر گرفته شوند.
در نهایت، انتخاب بین کابل‌های خودنگه‌دار و سیم‌های هوایی سنتی باید بر اساس شرایط پروژه، نیازهای خاص و ویژگی‌های محیطی انجام شود. در بسیاری از موارد، کابل‌های خودنگه‌دار به دلیل نصب سریع‌تر، ایمنی بیشتر و هزینه‌های پایین‌تر، گزینه بهتری به شمار می‌آیند، به ویژه در پروژه‌هایی که نیاز به سرعت در نصب و بهره‌برداری دارند.
